Zdjęcie: Ensio Firearms

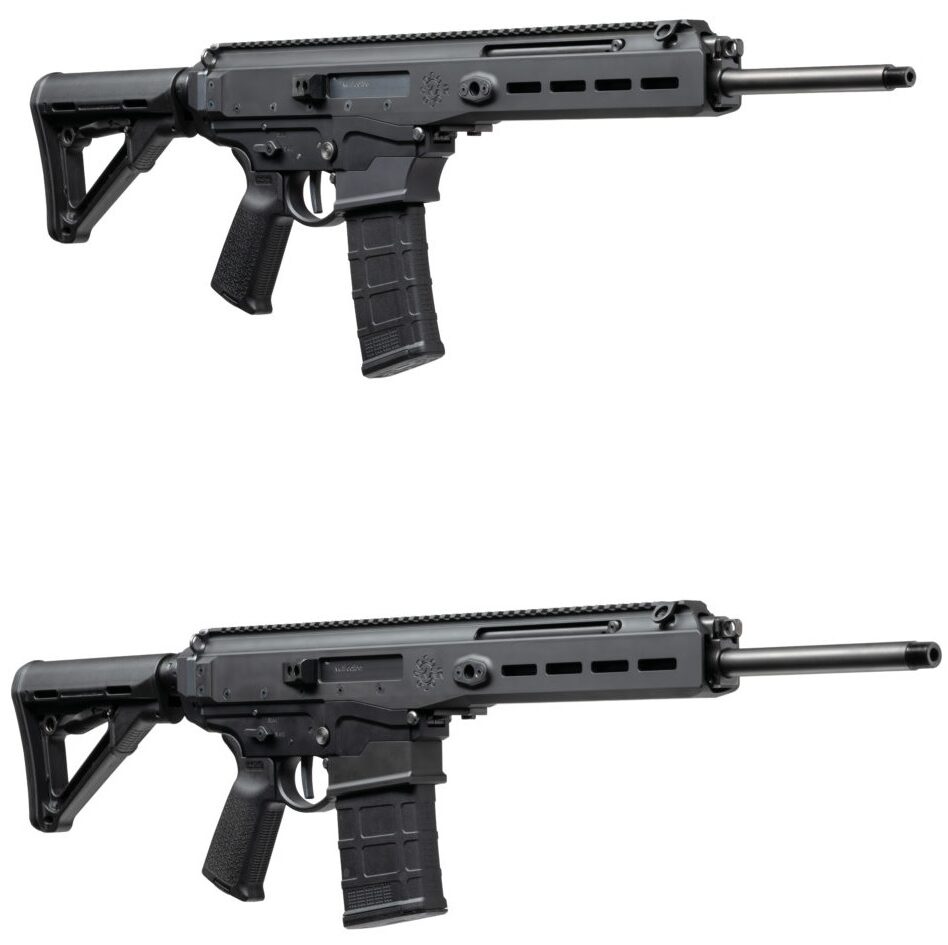

KAR-21, czyli Käräjämies Automatic Rifle 21, to prosty w serwisowaniu i modyfikowaniu wielokalibrowy karabinek w kalibrze .223 Remington lub .308 Winchester (5,56 mm x 45 NATO oraz 7,62 mm x 51 NATO dla służb mundurowych). Działa na zasadzie odprowadzania gazów prochowych przez boczny otwór w lufie na tłok o krótkim skoku.
Zdjęcie: Ensio Firearms
Zmiana kalibru odbywa się za pomocą jednego klucza imbusowego i polega na wymianie lufy z blokiem gazowym, zamka, magazynka oraz jego gniazda. Rozkładanie broni do czyszczenie jest bardzo proste i nie wymaga użycia jakichkolwiek narzędzi. Przy rozkładaniu nie ma ryzyka na zgubienie istotnych elementów mechanizmu broni. Wedle producenta, broń łatwa w rozkładaniu i czyszczeniu będzie utrzymywana lepiej, gdyż czynności owe nie są problematyczne i nie zniechęcają poziomem skomplikowania.
Zdjęcie: Ensio Firearms
Komora zamkowa i łoże to jeden, monolityczny element, podobnie jak w przypadku karabinków produkcji LMT (MT MARS-L/H dla Estonii). Na łożu znajdują się gniazda montażowe M-LOK na godzinach 3, 6 i 9 oraz gniazda QD dla zawieszenia. Oprócz owych gniazd, komora zamkowa wyposażona jest w cztery punkty mocowania pasa nośnego – dwa na początku komory komory oraz dwie na jej końcu, mocowane na górnej powierzchni. Rękojeść przeładowania może zostać zamontowana z lewej lub prawej strony i porusza się w wycięciach w przedniej części łoża (przy strzelaniu pozostaje nieruchoma).
W dolnej części łoża, blisko gniazda magazynka, znajduje się płytka z występem blokującym lufę, przymocowana za pomocą dwóch śrub imbusowych (5 mm). Płytka pełni jednocześnie rolę zawiasu komory spustowej.
Zdjęcie: Ensio Firearms
Przez całą długość górnej powierzchni komory zamkowej biegnie szyna montażowa standardu STANAG 4694, czyli NATO Accessory Rail.
Zdjęcie: Ensio Firearms
Lufy produkowane są przez Lothar Walther. Dla wersji w kalibrze .223 Remington/5,56 mm x 45 NATO dostępna jest lufa długości 16 cali (406 mm), dla wersji w kalibrze .308 Winchester/7,62 mm x 51 NATO dostępne są lufy długości 16 oraz 20 cali (508 mm). W przypadku pierwszego kalibru, lufy zakończone są gwintem 1/2-28. W przypadku drugiego – 5/8-24.
Bruzdowanie lufy odbywa się za pomocą metody przeciągania (button rifled).
Na lufie znajduje się regulowany blok gazowy o dwóch pozycjach: normal oraz suppressed.
Komora spustowa swoim układem bardzo przypomina tą z karabinków standardu AR-15. Nad chwytem pistoletowym (w standardzie AR-15) znajduje się obustronny selektor ognia/bezpiecznik. Po prawej stronie, w zasięgu palca wskazującego, znajduje się przycisk zwalniacza magazynka. Po lewej stronie komora wyposażona jest w dźwignie zatrzasku zamka. Zależnie od konfiguracji, gniazdo magazynka przystosowane jest do magazynków standardu AR-15 i SR-25.
Zespół kolby składa się z kolby oraz przedłużenia komory zamkowej AR-15 (buffer tube), służącej w tym przypadku jedynie jako prowadnica kolby, ponieważ wszystkie elementy mechanizmu oporo-powrotnego znajdują się wewnątrz komory zamkowej.
Zmiana kalibru polega na rozebraniu broni i wymianie czterech elementów: lufy, zamka, magazynka oraz jego gniazda. Jedyną czynnością wymagającą użycia narzędzia jest wymiana lufy. Zmianę przeprowadza się następującymi krokami:
- Wypięcie magazynka i sprawdzenie komory nabojowej;
- Przeładowanie mechanizmu w celu napięcia kurka;
- Wysunięcie trzpienia komory spustowej i usunięcie jej;
- Wysunięcie zespołu kolby z końca komory zamkowej;
- Wysunięcie mechanizmu oporo-powrotnego (żerdź ze sprężyną);
- Wysunięcie zespołu suwadła z zamkiem;
- Wysunięcie regulatora gazowego (poprzedzone przekręceniem go do odpowiedniej pozycji) oraz wysunięcie tłoczyska;
- Wysunięcie rękojeści przeładowania;
- Wykręcenie dwóch śrub mocujących płytkę blokującą lufę oraz usunięcie jej;
- Wysunięcie lufy przodem komory zamkowej.
Zdjęcia: Jakub Link-Lenczowski, MILMAG
Po wykonaniu następujących kroków, należy wymienić zamek, gniazdo magazynka oraz zainstalować nową lufę i złożyć broń. Po podpięciu właściwego magazynka, otrzymujemy karabinek w nowym kalibrze.

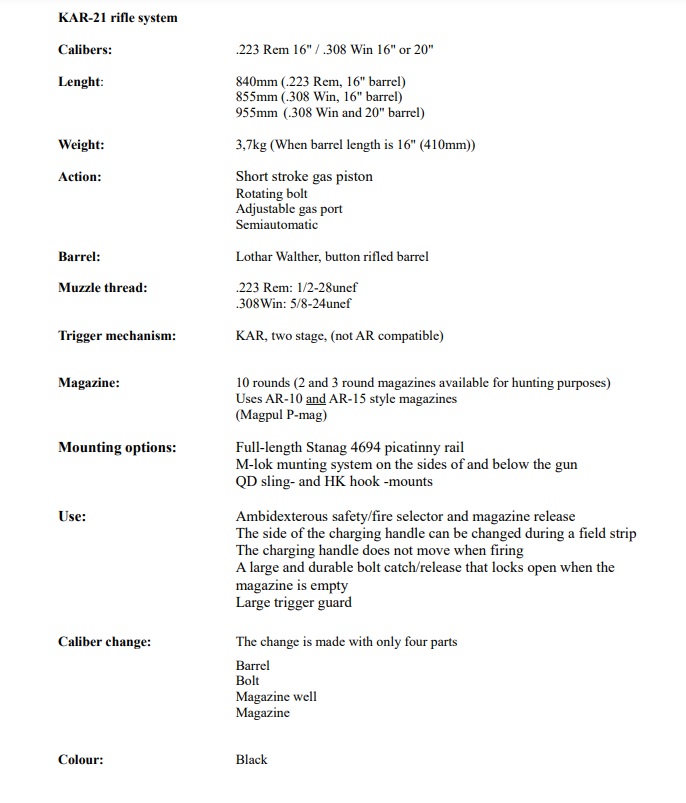

Dane techniczne:
Zdjęcie: Ensio Firearms
Ujęcia oficjalnych broszur informacyjnych ze stoiska Ensio Firearms:
Zdjęcia: Jakub Link-Lenczowski, MILMAG
Oficjalna witryna producenta oraz dedykowana witryna KAR-21:
