W czwartek, 16 października 2025, były rosyjski pilot wojskowy Ilja Tumanow znany pod pseudonimem Fighterbomber, który jest dobrze poinformowany w tym co dzieje się w wojsku, ujawnił na Telegramie pierwszą kiedykolwiek fotografię samolotu wielozadaniowego Su-57 (w kodzie NATO: Felon) z otwartą komorą uzbrojenia.

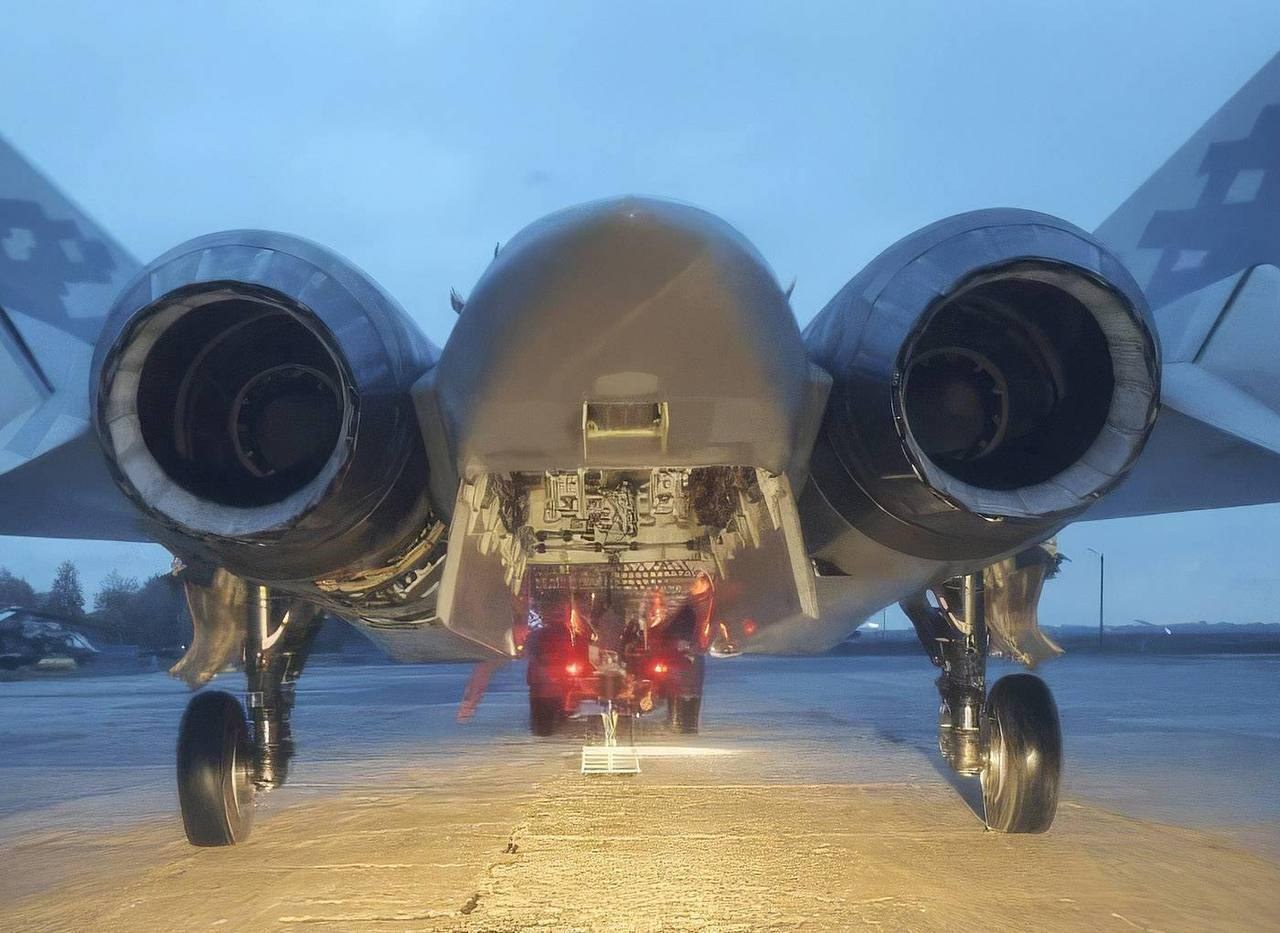

Fotografia (tutaj celowo przycięta, aby skupić się na samym samolocie) została wykonana z zaparkowanego z tyłu samochodu, ukazująca holowany Su-57 i została opatrzona komentarzem: „Ktoś chce, żeby go pogłaskać po brzuszku? 😏” / Zdjęcie: Fighterbomber via Telegram
Analiza
Z dotychczasowych informacji na podstawie fotografii Su-57 w locie było wiadomo jedynie, że dysponuje on dwiema głównymi komorami uzbrojenia w kadłubie w układzie tandemowym, tj. przednią i tylną pomiędzy silnikami – inaczej niż w przypadku np. amerykańskich F-22A Raptor i F-35 Lightning II czy chińskiego J-20, gdzie obie komory są umieszczone obok siebie, co po prostu wynika z większych kubatur kadłubów.
Komory te mieszczą np. po dwa pociski rakietowe różnych typów, o czym w dalszej części tekstu. Dodatkowo, w listopadzie 2024 okazało się, że Su-57 dysponuje dwiema dodatkowymi komorami (dla pojedynczych pocisków rakietowych), umieszczonymi w skrzydłach, zaraz po zewnętrznych stronach gondol silników, co ukazała poniższa fotografia:
First ever clear photo of Su-57's mysterious side weapon bay‼️
photo by 万全@wanquanphoto pic.twitter.com/L1nNy8U2Rm
— Fighterman_FFRC (@Fighterman_FFRC) November 5, 2024
Konfiguracja ta pozwala na skryte przenoszenie do sześciu sztuk środków bojowych, wraz z możliwością zabrania kolejnych sześciu środków bojowych na opcjonalnych belkach podskrzydłowych (co jednak wpływa na zwiększenie przekroju radarowego) – łącznie 7500 kg uzbrojenia.
Opublikowana kilka dni temu fotografia jest dość niewyraźna, ale wydaje się, że drzwi obu komór uzbrojenia są otwarte i puste. To co jeszcze zwraca uwagę to brak osłony otworu inspekcyjnego w dolnej części gondoli lewego silnika turbowentylatorowego NPO Saturn AŁ-41F1 (izdielije 117). Widać także otwarty otwór inspekcyjny w dolnej części belki ogonowej pomiędzy silnikami, w której umieszczone są jeden z dwóch ultrafioletowych systemów ostrzegania 101KS-U/02 oraz ogonowy radar obserwacji tylnej półsfery typu L402 Himalaje.
Jeśli chodzi o uzbrojenie jakie może być przenoszone przez Su-57 to z potwierdzonych informacji wiadomo, że są to:
- W konfiguracji do misji powietrze-powietrze w trybie stealth:
-
- dwa pociski rakietowe powietrze-powietrze krótkiego zasięgu RWW-MD/K-74/R-74M2 (Rakieta Wozduch-Wozduch Małoj Dalnosti) z nową, dwuzakresową głowicą samonaprowadzającą na podczerwień Impuls-90 (MM-2000) w bocznych komorach uzbrojenia;
- cztery pociski rakietowe powietrze-powietrze średniego zasięgu RWW-SD/R-77M (Rakieta Wozduch-Wozduch Sredniej Dalnosti), naprowadzane półaktywnie radarowo o zasięgu 110 km albo cztery pociski rakietowe powietrze-powietrze dalekiego zasięgu RWW-BD/R-37M (Rakieta Wozduch-Wozduch Bolszoj Dalnosti) o zasięgu 200 km lub mieszana konfiguracja.
2. W konfiguracji do misji powietrze-ziemia/woda w trybie stealth (tylko w głównych komorach):
-
- cztery pociski powietrze-ziemia Ch-38M4 lub Ch-59MK2 lub Ch-69;
- dwa pociski przeciwokrętowe Ch-35U2 lub Ch-31;
- cztery pociski przeciwradiolokacyjne Ch-58USzK;
- bomby kierowane KAB-250 i KAB-500 oraz szybujące PBK-500U SPBE-K Drel.
✈️🇷🇺 Photos of the internal compartments of the Su-57 fighter jet, taken from the rear section.
The Su-57 fighter jet designed for the new short-range air-to-air missile R-74 (RVV-MD). pic.twitter.com/OoOq6TVSlJ
— OSINT Expert (@OsintExperts) October 17, 2025
AKTUALIZACJA:
Pojawiły się nowe ujęcia z otwartą komorą uzbrojenia.
Russia released new Su-57 promo footage showing internal weapons bays ahead of Dubai Airshow 2025. pic.twitter.com/y489hbW166
— Clash Report (@clashreport) November 9, 2025
Su-57 '509' is practicing for Dubai airshow next week. It will fly with open weapons bays, carrying anti-radiation Kh-58UShK and close-in air combat R-74M2 missiles. Su-57 will show open bays for the first time ever, after 15 years of participation in air shows.
Photo UAC pic.twitter.com/NKNhrE5jof— Piotr Butowski (@piotr_butowski) November 9, 2025
